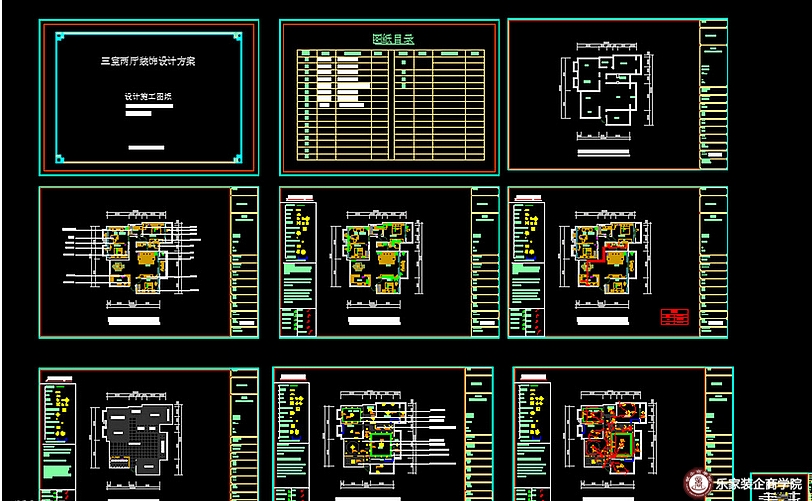

在家装中，各类施工图纸是表达工程设计和指导施工必不可少的依据。图纸中对于不同图样的表达、各种材料符号以及文字的标注，都有明确的规定及严格的要求。因此，熟悉与掌握有关制图的基本知识，是我们每个设计人员必须具备的基本素质。
1、常用的绘图工具和仪器
传统方法绘制各类工程图常用的工具主要有图板、丁字尺、三角板、曲线板、比例尺及绘图铅笔和橡皮等。绘图仪器主要有圆规、分规、直线笔或针管笔等。
用传统工具和仪器作图的顺序是先上后下、先左后右，丁字尺与三角板依次平移而下。画图形时要先曲后直，因为用直线容易准确的将曲线连接起来。画墨线时要先细后粗，因为较粗的墨线不易干，要先画细线，后画粗线才会不影响绘图进度。
现在由于电脑的应用和普及，设计师一般都用电脑绘图，一些传统的绘图工具越来越少用了，所以家装设计绘图的作图习惯和方法也有所变化。
2、家装设计图常用的符号
为了简化作图，家庭装修设计施工图采取了各种专业图例。如平、立、剖面图中的
门窗画法和建筑材料的种类等，在图样上用规定的符号代表不同的家装装饰做法和材料，这种符号就叫做图例。设计师要学会设计和绘制图纸，必须首先学会熟练识别和使用这些图例和符号。
家装工程图就是由这些规定的画法和图例组成的，一些初学者之所以看不懂图纸，特别是对施工图纸感到眼花缭乱，没有头绪，主要是因为不熟悉这些规定和图例。
（1）剖面剖切符号
剖面剖切符号由剖切位置线和剖视方向线组成，剖视方向若画在剖切位置线的右方，它表示向右边剖视。在剖面图中，按照规定要在截面中标出建筑装饰材料图例，并将截面轮廓线画得粗些，以区别非截面部分。剖面位置线不得与图样上的图线相接触。编号宜用阿拉伯数字或英文字母表示。按顺序从左到右或从下到上。在标注时注意要将编号写在剖视方向线的端部。
（2）断（截）面剖切符号
断（截）面剖切符号只画剖切位置线，而不画剖视方向线，编号注写在剖视位置线一侧，所在的方向为剖视方向。
（3）索引符号与详图符号
为清楚的表示图样中的某个局部或构件，可用更大的比例尺绘制成详图。此时，要用索引符号注明详图编号和详图所在的图纸号，同时，还要在详图的下面注写上详图号。如详图与被索引的图样同在一张图纸上，下半部分则画一段水平细实线。在局部剖面的索引符号中，引出线的一侧为剖视的方向。
（4）引出线
引出线是用来标注文字和数字说明的。这些文字和数字，用以说明引出线所指部位的名称、尺寸和做法等。引出线有三种，即局部引出想、共同引出线、多层构造引出线。各局部引出线斜线部分与水平方向的角度最好一致；波浪形引出线最好只用于方案；串联式引出线可在被指示的部位画一个小圆点；多层构造引出线文字与数字说明的顺序应与构造层次的顺序相一致。
（5）立面指向符号
立面指向符号式室内设计工程图中独有的符号。当用立面图表示垂直界面时，就要使用立面指引符号，以便能明确指立面图究竟是哪个垂直界面的立面图。
（6）定位轴线
定位轴线是用来确定家装客户房屋结构或构件的位置及其尺寸的。因此，在施工图中凡承重墙、柱、梁、屋架等主要承重构件的位置处均应画上定位轴线，并进行编号，作为设计和施工放线的依据。横向编号应用阿拉伯数字，从左到右，竖向编号应用大写字母，从下到上。但字母I、O、Ｚ不得作为轴线编号。
（７）标高
标高是用以表明房屋各部分高度的标注方法，标高数字应以米为单位，注写到小数点后第三位，正标高数字前不加“＋”号。
（８）指北针
指北针是在总平面图和首层的建筑平面图中表示建筑物的朝向。一般来说，家装设计平面图遵循上北下南的绘图习惯。
一般来说，在家装设计的图纸中，大都以所设计的这个房间的楼面作±０．００００１，再以此为基准，注写各处标高。
３、制图图纸
（１）图幅、图框
为了便于图纸装订、保管及合理利用，对图纸幅面大小规定有五种不同尺寸。
一般图纸的短边不得加长，长边可以加长，但应符合规定。以图纸的短边作垂直边称为横式，以短边作水平边称为使用，必要时也可立式使用。一个专业所用的图纸，不宜多于两种幅面。
（２）图纸标题栏和会签栏
图纸幅面中的尺寸代号、图标及会签栏的位置都有明确的规定。图标是图纸中标题栏的简称，制图中的图标格式和尺寸、图框线、标题栏线的宽度尺寸都有明确的规定。
４、图线和线形图
图纸上所画的图形是用各种不同的图线组成的。在建筑制图标准中对各种线型、线宽和用途都做了明确的规定。在绘制工程图纸时应根据复杂程度与比例大小，选用适当的线宽组。
一般同类线型粗细应该相同。注意图线不得与文字、数字或其他符号相重叠，当不可避免时，应优先保证文字和数字的位置。此外要注意图线相交处要严实无缝。
５、字体
工程图样上除绘有图形外，还要用汉字填写标题栏、技术要求或说明事项。用数字来标注尺寸、用汉语拼音字母来表示定位轴线编号、代号、符号等。“建筑制图标准”规定汉字用仿宋体，并采用国家公布的简化字。
６、比例和图名
图样的比例，应为图形与实物相对应的线性尺寸之比。一般情况下，平面图、剖面图等图样可用１:１００或１:５０的比例；详图一般１:１０及１:２０等。比例宜注写在图名的右侧，其字号应比图名的字号小一号或小两号。图名线下应画一天粗实线线。
7、尺寸标注
图形只能表示物体的形状，各部分的实际大小及其相对位置必须用尺寸数字标明。尺寸数字时图样的组成部分，必须按规定注写清楚，力求完整、合理、清晰。图样上的尺寸，应该以数字为基准，不得从图上直接量取啦作为施工的依据。尺寸单位，除标高及总平面图以米（m）为单位，均必须以毫米（mm）为单位，因此一般不需标出。
用来标注长、宽、高尺寸的“符号”，由尺寸线、尺寸界线、尺寸起止符号和尺寸数字组成。尺寸线、尺寸界线均为细实线，尺寸起止符号为中粗线。起止符号与尺寸线成顺时针的45o角。
尺寸线所用的细实线与被注长度的方向平行，且不宜超出尺寸界线，另外，任何图形轮廓均不宜用作尺寸线。图线不得穿过尺寸数字，如不可避免时，应将尺寸数字处的图线断开。
尺寸数字一般应标注在尺寸线的上方，读数方向应按规定注写。水平尺寸线的数字，字头要朝上；垂直尺寸线上的数字，字头要朝左。有时尺寸数字较密，为使图线和尺寸清晰可辨，可以将最外边的尺寸数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写，也可引出注写。
有些图样，尺寸较小，而尺寸线较多，为使图样清晰可辨，可用小圆点作为起止符号。但在同一张图纸中，应使用统一的起止符号，以免图面显得凌乱。
互相平行的尺寸线，应从被注的图样轮廓线由近向远整齐排列，小尺寸线应离轮廓线较近，大尺寸线应离轮廓线较远。
箭头宜作为半径、直径、角度与弧长的尺寸起止符号，不宜用作一般尺寸的起止符号。
